Trafo Arus Luka 300/5a

Menyediakan komponen elektronik dan pasif transformator arus luka 300/5a dan produk solusi yang berkualitas dan standar buatan pelanggan, Fullstar Electronics adalah produsen dan pemasok transformator arus luka 300/5a terkemuka di Cina. selamat datang di grosir trafo arus luka elektronik 300/5a dari pabrik kami.

⚡ Apa itu Trafo Arus Luka?

Trafo arus luka adalah jenis trafo instrumen yang digunakan untuk mengukur arus bolak-balik (AC). Berbeda dengan CT "tipe-batang" atau "tipe-jendela" (yang tidak memiliki belitan primer dan bergantung pada konduktor utama yang melewatinya), aluka CT primermemiliki belitan primer fisiknya sendiri.

Konduktor primer dililitkan di sekitar inti magnet, dan rakitan ini tertutup secara permanen di dalam casing CT.

🔢 Memahami Rasio "300/5A".

Spesifikasinya300/5Amendefinisikan rasio transformasi perangkat:

• Arus Primer (300A):Ketika arus sebesar 300 Ampere mengalir melalui sirkuit primer (saluran arus{1}}tinggi), transformator beroperasi pada kapasitas terukur penuhnya.
• Arus Sekunder (5A):CT menurunkan arus sebesar 300A menjadi 5 Ampere yang aman dan terstandarisasi.
• Tujuan:Hal ini memungkinkan ammeter standar, pengukur energi, dan relai pelindung-yang biasanya dirancang untuk menangani hanya hingga 5A-untuk memantau-sistem kelistrikan berdaya tinggi dengan aman.

⚙️ Fitur & Karakteristik Utama

1. Akurasi Tinggi pada Arus Rendah:

Karena belitan primer secara fisik dililitkan di sekitar inti (sering kali beberapa putaran), CT lilitan menghasilkan medan magnet yang lebih kuat dibandingkan CT tipe{0}}jendela. Hal ini membuatnya sangat akurat, terutama ketika arus beban lebih rendah dari nilai 300A.

2.Konstruksi:

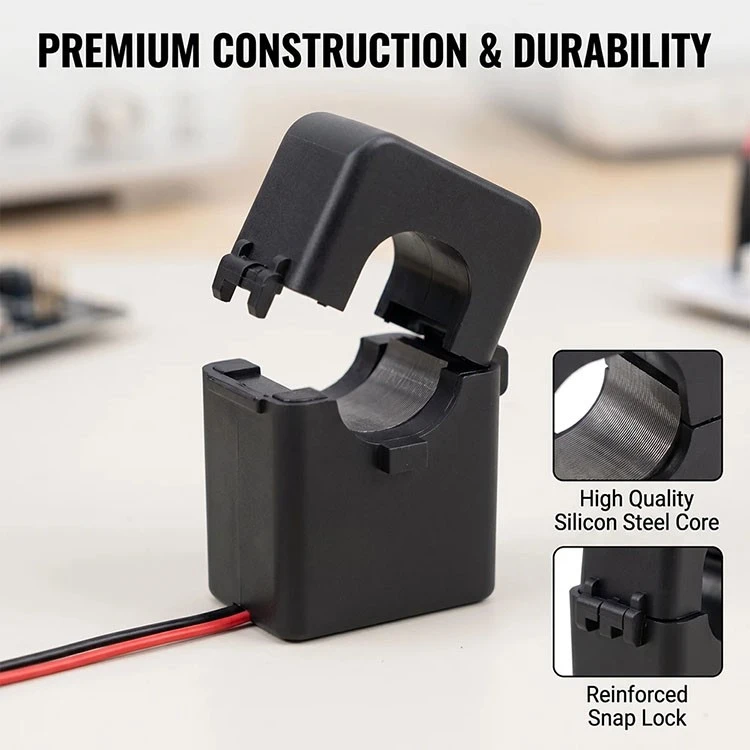

Mereka biasanya terdiri dari inti baja silikon laminasi atau inti toroidal, dengan kabel tembaga terisolasi yang berfungsi sebagai gulungan primer dan sekunder.

3. Isolasi Keamanan:
CT secara elektrik mengisolasi instrumen pengukuran dari-jalur primer bertegangan tinggi, sehingga melindungi peralatan dan operator.

4. Peringkat Beban:
CT ini dirancang untuk menggerakkan beban tertentu (disebut "beban"), biasanya dinyatakan dalam VA (Volt-Amperes), seperti 2,5VA, 5VA, atau 10VA.

🛠️ Aplikasi Umum

CT Luka dengan rasio 300/5A banyak digunakan dalam distribusi tenaga industri dan komersial untuk:

• Pengukuran Energi:Menghubungkan ke kWh meter untuk menghitung penggunaan listrik untuk penagihan.
• Ammeter Pemasangan Panel:Memberikan tampilan visual penarikan saat ini pada panel kontrol.
• Relai Pelindung:Mengumpankan data saat ini ke relai beban berlebih ke pemutus sirkuit trip jika terjadi kesalahan.

⚠️ Catatan Keamanan Penting:Jangan pernah meninggalkan sisi sekunder (terminal keluaran 5A) trafo arusterbuka-dihubungkansementara saluran utama diberi energi. Hal ini dapat menimbulkan tegangan tinggi yang berbahaya yang dapat merusak isolasi atau menyebabkan sengatan listrik. Selalu-hubungan pendek terminal sekunder jika meteran dilepas.
