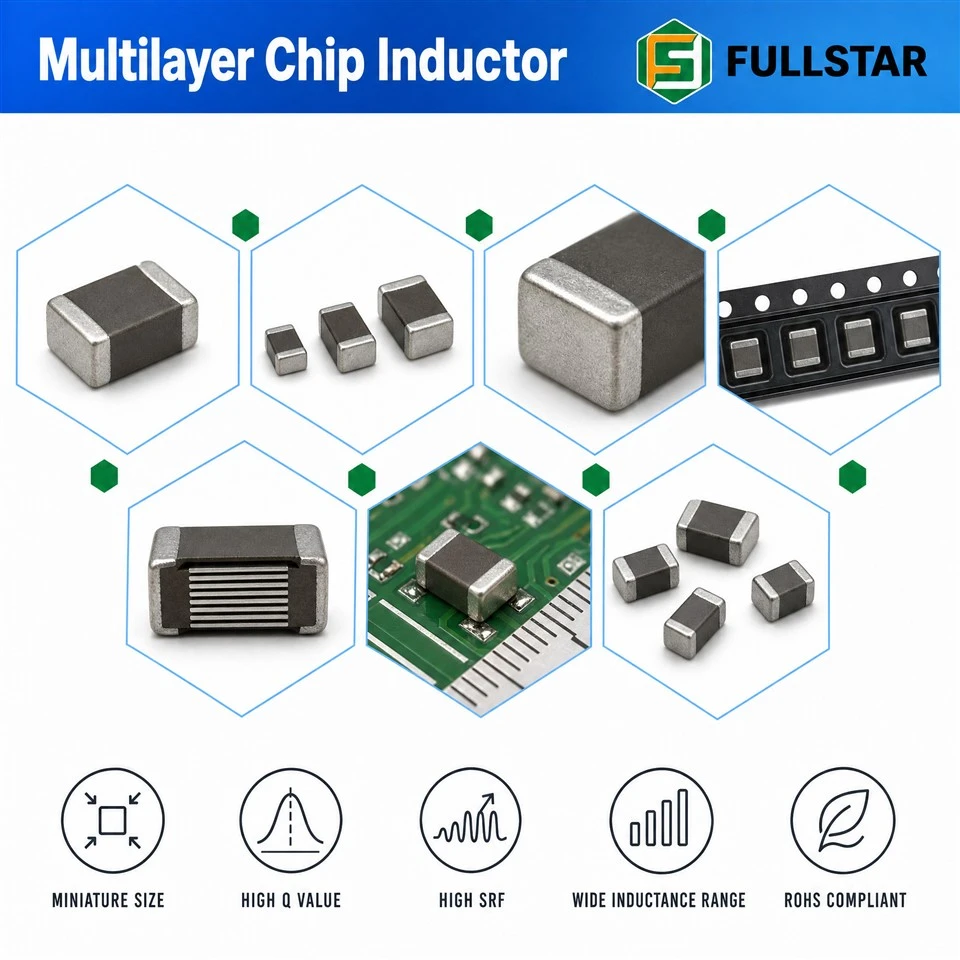

Induktor Chip Multilapis

Dibandingkan dengan induktor lilitan kawat konvensional, induktor chip multilapis menawarkan ukuran yang lebih kecil, keandalan yang tinggi, kinerja frekuensi tinggi yang sangat baik, dan kesesuaian untuk perakitan SMT otomatis. Mereka banyak digunakan di sirkuit RF, perangkat komunikasi nirkabel, elektronik konsumen, elektronik otomotif, dan aplikasi penekan EMI.
Kirim permintaan
Obrolan Sekarang

Deskripsi

Parameter teknis

Menyediakan produk solusi dan induktor chip multilapis komponen elektronik dan pasif yang berkualitas dan standar buatan pelanggan, Fullstar Electronics adalah produsen dan pemasok induktor chip multilapis terkemuka di Tiongkok. selamat datang di induktor chip multilayer elektronik grosir dari pabrik kami.



Struktur Produk

Induktor chip multilayer tipikal terdiri dari:

① Lapisan Bahan Magnetik / Keramik

Bahan ferit atau-keramik frekuensi tinggi

Menyediakan jalur fluks magnet dan meningkatkan kinerja induktansi

Mengurangi interferensi elektromagnetik dan kebocoran sinyal

② Elektroda Spiral Internal

Dibentuk oleh pola konduktif yang dicetak

Biasanya terbuat dari-bahan dengan konduktivitas tinggi seperti perak atau tembaga

Beberapa lapisan dihubungkan untuk membuat struktur kumparan yang lengkap

③ Terminal Eksternal

Elektroda logam terletak di kedua ujung komponen

Menyediakan sambungan listrik ke PCB melalui penyolderan


Konstruksi

Elemen Bahan Fungsi
Konduktor spiral internal Pasta konduktif yang disinter (berbasis-Ag) Bertindak sebagai koil; menentukan induktansi dan Q
Tubuh magnetis Ni-Zn-Cu spinel ferrite (atau dielektrik keramik untuk tipe RF) Inti magnetik dan badan struktural
Jalur magnet tertutup Ferit mengelilingi konduktor Membatasi fluks magnet, mengurangi kebocoran dan crosstalk
Akhiri penghentian Basis Ag + penghalang Ni + pelapisan Sn (opsi Ag/Pd) Koneksi SMT yang dapat disolder
Lapisan/penandaan luar Lapisan kaca atau resin, penandaan laser/tinta Isolasi, perlindungan kelembaban, identifikasi

Fitur & Keunggulan Utama

Desain Miniatur

Struktur multilayer kompak tanpa belitan eksternal

Tersedia dalam ukuran paket ultra{0}}kecil seperti 0201, 0402, dan 0603

Ideal untuk-tata letak PCB dengan kepadatan tinggi

Keandalan Tinggi

Konstruksi keramik/ferit monolitik

Kekuatan mekanik yang sangat baik

Ketahanan yang kuat terhadap getaran, guncangan, dan tekanan lingkungan

Performa Frekuensi Tinggi-yang Luar Biasa

Kapasitansi parasit rendah

Frekuensi resonansi diri (SRF) yang tinggi

Cocok untuk aplikasi sinyal RF dan-berkecepatan tinggi

Kebocoran Elektromagnetik Rendah

Kumparan internal sepenuhnya tertanam di dalam bahan magnetik

Kategori Produk

Jenis Bahan tubuh Karakteristik utama Penggunaan yang umum
Induktor chip RF keramik multilapis Keramik non-magnetik SRF sangat tinggi, Q tinggi, toleransi ketat Jaringan pencocokan RF, VCO, filter LC, front-end GHz
Induktor chip ferit multilayer Ferit Kisaran induktansi lebih luas, biaya rendah Sirkuit sinyal, penyaringan, decoupling, tersedak umum
Manik chip ferit multilapis Ferit Ditentukan terutama oleh impedansi @ 100 MHz EMI/penekan kebisingan pada saluran listrik dan sinyal
Induktor daya ferit multilayer Ferit-kerugian rendah Kerugian rendah pada frekuensi switching DC-Sirkuit daya konverter DC

Membantu mengurangi EMI dan meningkatkan stabilitas sirkuit

Kompatibilitas SMT

Dirancang untuk-perakitan pengambilan-dan-tempat otomatis berkecepatan tinggi

Cocok untuk-manufaktur skala besar

Aplikasi Khas

Dimana mereka digunakan

Seluler & nirkabel: ponsel cerdas, tablet, perangkat yang dapat dikenakan, modul Wi-Fi / Bluetooth / GPS, pencocokan ujung depan-RF

Peralatan komunikasi: stasiun pangkalan, router, set{0}}top box, sirkuit hibrid

Komputasi & daya: notebook, perangkat penyimpanan, konverter DC-DC, pemisahan jaringan

AV Konsumen: TV, perlengkapan audio, tuner

Elektronik otomotif: Opsi kelas AEC-Q200 untuk infotainment, kontrol bodi, modul penginderaan

Industri & medis: instrumentasi, papan kontrol, peralatan pemantauan

Fungsi sirkuitPemfilteran · penyetelan · pencocokan impedansi · pemisahan · pengkondisian sinyal · tersedak / penekanan EMI · penyimpanan energi bernilai-kecil dalam tahap DC-DC kompak

Kelebihan dan Keterbatasan

Keuntungan

Miniaturisasi / low profile- kepadatan induktansi per satuan volume tertinggi di antara jenis induktor chip; ideal untuk papan tipis-kepadatan tinggi

Keandalan tinggi- struktur kumparan disegel di dalam badan ferit, menghilangkan belitan yang terbuka, kendor, dan kerusakan mekanis

Kebocoran fluks magnet rendah- jalur magnet tertutup menjaga fluks di dalam komponen, mengurangi gangguan pada sirkuit di sekitarnya dan kerentanan terhadap kebisingan eksternal

Desain SMT tanpa timbal- reflow-kompatibel, cocok untuk perakitan otomatis dan modul dengan ruang terbatas-

Karakteristik kelistrikan yang sangat konsistenProses laminasi - memberikan kemampuan pengulangan unit-ke-yang baik

Hemat biayadalam-produksi bervolume tinggi

Keterbatasan

Induktansi maksimum lebih rendah dan Q lebih rendah dibandingkan induktansi chip kawat-dengan ukuran yang sama

Kemampuan menghantarkan arus-yang lebih rendah dan DCR yang lebih tinggi pada induktansi yang setara

Bukan pilihan pertama untuk-jalur daya arus tinggi atau sirkuit resonansi presisi

Multilayer vs. kawat-induktor chip luka

Barang Induktor chip multilapis Kawat-induktor chip luka
Pembentukan kumparan Jalur konduktif spiral tercetak Kawat melilit inti
Jalur magnetis Biasanya tertutup Terbuka atau tertutup, tergantung strukturnya
Ukuran / tinggi Terbaik untuk desain yang ringkas dan tipis Dibatasi oleh struktur belitan
Kebocoran fluks Lebih rendah Tergantung pada struktur
Induktansi & Q Biasanya lebih rendah Biasanya lebih tinggi
Peringkat saat ini Lebih rendah Lebih tinggi
Paling cocok untuk Desain-kepadatan tinggi, ringkas,-interferensi rendah Induktansi lebih tinggi/Q lebih tinggi/arus lebih tinggi

Informasi Perusahaan

Kami adalah produsen profesional utama yang berspesialisasi dalam komponen magnetik dan solusi elektronik. Didirikan pada tahun 2009 dan berkantor pusat di pusat-teknologi tinggi Xi'an, kami telah mengumpulkan lebih dari 15 tahun keahlian mendalam dalam penelitian, pengembangan, dan produksi transformator dan induktor-performa tinggi. Fasilitas kami memiliki luas 3.000 meter persegi dan didukung oleh tenaga kerja berdedikasi yang terdiri dari 300+ profesional terampil, termasuk tim R&D senior yang berfokus pada desain magnet yang dipesan lebih dahulu.

Lini produk kami yang komprehensif mencakup trafo-frekuensi tinggi dan{{1}frekuensi rendah, trafo toroidal, trafo arus, dan berbagai macam induktor dan inti magnetik. Sebagai pabrik terkemuka ke-6 teratas untuk Kontrol Industri, kami menyediakan komponen penting untuk pasokan listrik, telekomunikasi, elektronik otomotif, dan sektor energi ramah lingkungan secara global.

Kualitas adalah kompetensi inti kami. Fullstar beroperasi di bawah Sistem Manajemen Mutu ISO9001:2015 yang ketat. Produk kami memiliki sertifikasi keselamatan dan lingkungan internasional termasuk UL, CE, RoHS, dan REACH. Setiap unit menjalani proses pengujian yang 100% ketat sebelum pengiriman untuk memastikan keandalan-tanpa cacat di lingkungan industri yang menuntut.

Kami unggul dalam penyesuaian. Dengan kemampuan berbasis desain-dan berbasis sampel-yang canggih, kami menawarkan pembuatan prototipe yang cepat dalam waktu 7-hari dan layanan OEM/ODM yang fleksibel. Rantai pasokan kami menjangkau lebih dari 80 negara, memberikan dukungan lokal dan logistik yang hemat biaya. Baik Anda memerlukan-produksi bervolume tinggi atau kumparan khusus-dalam jumlah kecil, Fullstar menghadirkan komponen magnetis-yang dirancang secara presisi dan mendorong inovasi Anda ke depan. Kami menyambut pertanyaan bisnis global untuk kemitraan strategis jangka panjang.

QQ20260409154814

Sertifikasi Dan Pameran

QQ20260409154833

QQ20260409154908

Pertanyaan Umum

Q1. Apa perbedaan antara induktor chip multilapis dan induktor chip-kawat?

Jenis multilapisan membentuk kumparannya dengan mencetak spiral konduktif di dalam-badan pembakaran bersama; kawat-jenis luka membungkus kawat di sekitar inti. Multilayer unggul dalam ukuran, tinggi, kebocoran fluks, dan konsistensi; kawat-kemenangan luka pada induktansi maksimum, Q, dan peringkat arus.

Q2. Haruskah saya memilih induktor multilayer keramik atau ferit?

Pilih keramik (non-magnetik) untuk{{1}pekerjaan RF frekuensi tinggi yang memerlukan SRF tinggi dan Q tinggi. Pilih ferit untuk nilai induktansi yang lebih luas, pemfilteran umum, decoupling, dan penekanan EMI.

Q3. Apa itu SRF dan mengapa itu penting?

SRF adalah frekuensi{0}}resonansi mandiri saat kapasitansi parasit induktor membatalkan induktansinya. Di atas SRF, komponen berperilaku kapasitif. Jaga frekuensi pengoperasian jauh di bawah SRF (aturan umum setidaknya adalah margin 10×).

Q4. Bagaimana cara membaca kode induktansi?

R menandai titik desimal dan N menandai nH: R10=0.10 nH, 1N0=1.0 nH, 10N=10 nH. Kode tiga-digit mengikuti logika yang sama seperti resistor (misalnya. 100=10 µH, 101=100 µH).

Q5. Apa perbedaan antara induktor dan manik ferit?

Sebuah induktor ditentukan oleh induktansi; sebuah manik ditentukan terutama oleh impedansi pada frekuensi tertentu (biasanya 100 MHz). Manik digunakan untuk menyerap-derau berfrekuensi tinggi, bukan untuk menyimpan energi atau menyetel sirkuit.

Q6. Apakah Anda mendukung nilai atau toleransi induktansi khusus?

Ya - induktansi, toleransi, tinggi, dan pengepakan khusus tersedia dalam jendela proses yang berlaku. Silakan bagikan nilai target, frekuensi, arus, dan ukuran.

Q7. Dokumentasi apa yang dapat Anda berikan?

Lembar data seri, deklarasi RoHS/REACH, laporan uji keandalan, dan kit evaluasi sampel berdasarkan permintaan.
