Cina pemasok profesional untuk presisi tinggi PCB pemasangan trafo sekarang dengan yang berbeda ternyata rasio dan desain disesuaikan tersedia

Sep 05, 2016

Tinggalkan pesan

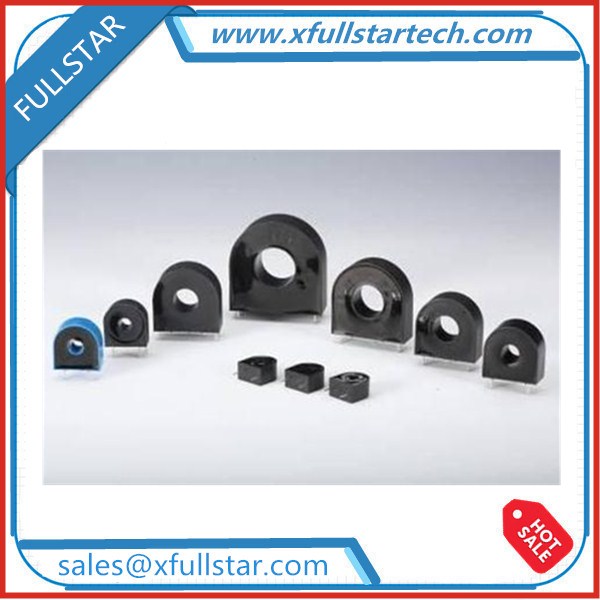

Jenis: transformator sekarang

Fullstar P / N: CT21FC Series -1000/2000/3000 (fot ternyata rasio) 10A-6.66mA /10A-3.33mA

Prinsip bekerja

Prinsip trafo arus didasarkan pada prinsip induksi elektromagnetik. Transformator saat ini terdiri dari inti besi yang tertutup dan berkelok-kelok. Belokan berliku primer kurang dan dihubungkan secara seri di sirkuit untuk mengukur arus, sehingga sering mengalir semua arus dalam rangkaian; Sekunder memiliki lebih gulungan dan terhubung dalam seri pengukuran dan perlindungan sirkuit. Ketika transformator saat ini dalam operasi, loop dua selalu tertutup. Oleh karena itu, pengukuran dan melindungi loop-sirkuit impedansi seri dengan kumparan transformator arus sangat kecil, dekat dengan keadaan sirkuit pendek.

Spesifikasi

Ternyata Ratio: 1: 1500/1: 1000/1: 2000/1: 3000 atau lainnya desain disesuaikan

Nilai pri saat ini: 10A

Nilai sec saat ini: 6.66mA /3.33mA atau lainnya

tegangan output: 100mV +/- 10% @ 15A, RL = 10Ω

Akurasi: 0,5%

Induktansi: 42h Min @ 100Hz, 0.1V

DCR: 175Ω MAX

Hi-pot: 2.5KV, 1mA, 1min

resistansi isolasi: 500VDC, 100MΩ Min

Suhu operasi: -20 ℃ untuk + 70 ℃

Suhu penyimpanan: -40 ℃ untuk + 85 ℃
