Perbedaan Antara Arus Transformer (CT)& Potensi Transformer (PT)

Instrumen listrik tidak langsung terhubung ke meteran atau alat kontrol tegangan tinggi untuk tujuan keselamatan. Trafo instrumen seperti trafo tegangan dan trafo arus digunakan untuk menghubungkan instrumen listrik ke alat ukur, trafo ini mereduksi tegangan dan arus dari nilai tinggi ke nilai rendah yang dapat diukur dengan instrumen konvensional.

Konstruksi trafo arus dan potensial serupa karena keduanya memiliki rangkaian magnet pada belitan primer dan sekundernya. Tetapi mereka berbeda dalam metode kerja. Ada beberapa jenis perbedaan antara tegangan dan trafo arus.

Salah satu perbedaan utama di antara mereka adalah bahwa transformator arus mengubah nilai arus yang tinggi menjadi nilai yang rendah sedangkan transformator potensial atau tegangan mengubah nilai tegangan yang tinggi menjadi tegangan rendah. Beberapa perbedaan lain antara arus dan trafo potensial dijelaskan di bawah ini dalam grafik perbandingan.

Konten: Transformator Potensi Vs Saat Ini

1.Grafik perbandingan

2.Definisi

3.Perbedaan Utama

4.Arahkan ke Ingat

Grafik perbandingan

Definisi Transformator Arus

Trafo arus adalah alat yang digunakan untuk mentransformasikan arus pada nilai yang lebih tinggi ke nilai yang lebih rendah sehubungan dengan potensial bumi. Ini digunakan dengan instrumen AC untuk mengukur nilai arus yang tinggi.

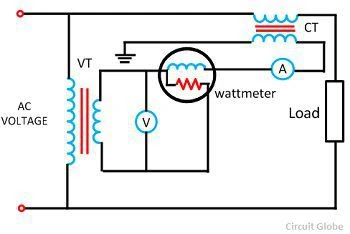

2 Arus saluran terlalu tinggi, dan sangat sulit untuk mengukurnya secara langsung. Dengan demikian, digunakan trafo arus yang menurunkan nilai arus yang tinggi menjadi nilai fraksional yang mudah diukur dengan instrumen.

Trafo arus primer dihubungkan langsung ke saluran yang nilainya akan diukur, sedangkan sekunder dari transformator arus dihubungkan ke amperemeter atau meteran yang mengukur nilai garis mengenai pecahan.

Definisi Transformator Potensial

Trafo tegangan adalah jenis trafo instrumen yang digunakan untuk transformasi tegangan dari nilai yang lebih tinggi ke nilai yang lebih rendah.

Terminal utama transformator potensial dihubungkan ke saluran untuk mengukur tegangan saluran. Trafo potensial mengurangi nilai tegangan tinggi menjadi nilai kecil yang dapat dengan mudah diukur dengan voltmeter atau meteran.

Perbedaan Utama antara Transformator Arus dan Potensial

1. Trafo arus mengubah nilai arus yang tinggi menjadi nilai yang rendah sehingga dapat dengan mudah diukur dengan instrumen sedangkan transformator potensial mengubah nilai tegangan yang tinggi menjadi nilai yang rendah.

2. Belitan primer transformator arus dihubungkan secara seri dengan saluran transmisi yang arusnya diukur sedangkan transformator potensial dihubungkan secara paralel dengan saluran.

3. Inti transformator arus dibangun dengan laminasi baja tahan karat. Inti dari transformator potensial dibuat dengan inti operasi tinggi yang beroperasi pada kerapatan fluks rendah.

4. Belitan primer transformator arus membawa arus yang akan diukur sedangkan belitan primer transformator potensial membawa tegangan.

5. Belitan primer pada trafo arus memiliki jumlah lilitan yang sedikit, sedangkan pada trafo potensial belitan primer memiliki jumlah lilitan yang banyak.

6. Trafo arus sekunder memiliki jumlah lilitan yang besar, dan tidak dapat dihubung-terbuka ketika sedang dalam layanan. Belitan sekunder dari transformator potensial memiliki sejumlah kecil belokan, dan dapat menjadi rangkaian terbuka selama layanan.

7. Kisaran normal transformator arus untuk mengukur arus adalah 5A atau 1A sedangkan tegangan standar pada belitan sekunder transformator potensial hingga 110V.

8. Rasio transformasi trafo arus selalu tetap tinggi, sedangkan untuk trafo potensial tetap rendah.

o Catatan: Rasio transformasi arus dan transformator tegangan didefinisikan sebagai rasio tegangan primer pengenal dengan tegangan sekunder pengenal.

9. Input dari trafo arus adalah arus konstan, sedangkan input dari trafo potensial adalah tegangan konstan.

10. Belitan primer transformator arus tidak tergantung pada beban belitan sekunder transformator; itu tergantung pada arus yang mengalir pada belitan primer sedangkan primer dari transformator potensial tergantung pada beban belitan sekunder.

oCatatan: Beban adalah beban sekunder pada trafo.

11. Gulungan primer dari transformator arus terhubung langsung ke arus saluran penuh yang arusnya akan diukur sedangkan pada transformator potensial tegangan saluran penuh langsung dihubungkan ke terminal primer.

12. Impedansi belitan primer transformator sangat rendah dibandingkan dengan belitan sekunder sedangkan pada transformator potensial, impedansi belitan primer tinggi.

o Catatan: Impedansi adalah perlawanan dari arus yang ditawarkan oleh rangkaian ketika tegangan diterapkan di atasnya.

13. Trafo arus terutama digunakan untuk mengukur besarnya arus sehingga meter atau instrumen tidak dapat dengan mudah diukur sedangkan trafo potensial digunakan untuk mengukur tegangan tinggi arus.

Poin yang Perlu Diingat: Trafo arus terutama digunakan untuk skema proteksi relai karena ia mengurangi besarnya arus primer ke nilai yang sesuai untuk operasi relai. Trafo arus juga memberikan isolasi terhadap tegangan tinggi rangkaian daya dan karenanya melindungi peralatan dan personel dari tegangan tinggi.
