Bagaimana memilih inti ferit yang tepat untuk transformator daya

Feb 12, 2026

Tinggalkan pesan

Memilih inti ferit yang tepat adalah salah satu keputusan terpenting dalam desain transformator daya. Ini mempengaruhi efisiensi, suhu, ukuran, biaya, dan bahkan interferensi elektromagnetik (EMI). Panduan ini memandu Anda melalui proses-demi-langkah sederhana-tanpa perhitungan berat, hanya logika teknik praktis.

1. Mulailah dengan Hal Dasar: Apa yang Anda Butuhkan?

Sebelum melihat inti, jawablah tiga pertanyaan berikut:

  • Peralihan frekuensi– Apakah 50 kHz, 100 kHz, 500 kHz?
  • Daya keluaran– 10W, 100W, 1kW?
  • Suhu pengoperasian– Apakah akan berjalan pada suhu 40 derajat, 85 derajat, atau 125 derajat?
  • Persyaratan isolasi– Apakah memerlukan isolasi yang diperkuat (misalnya, medis, listrik)?

Jawaban-jawaban ini akan memandu setiap pilihan selanjutnya.


2. Pilih Keluarga Material

Untuk 99% catu daya mode peralihan (SMPS) antara20 kHz dan 500 kHz, ferit MnZnadalah pilihan yang tepat. Ini menawarkan kerugian rendah, saturasi tinggi, dan biaya bagus.

Jangan gunakan ferit NiZn for power transformers-it's meant for high‑frequency chokes (>1 MHz) atau filter EMI.

Dalam MnZn, Anda memiliki nilai yang berbeda:

Jika Anda beroperasi di… Gunakan bahan seperti… Mengapa
60–150 kHz, tujuan umum PC44, N87, 3C90 Keseimbangan yang baik antara kerugian dan biaya
150–500 kHz, kepadatan tinggi PC95, N97, 3C95 Kerugian lebih rendah pada frekuensi tinggi
Otomotif (‑40 derajat hingga +140 derajat ) 3C95, PC95 Stabil pada suhu yang luas

Aturan praktis: Cocokkan "suhu kehilangan minimum" material dengan perkiraan suhu titik panas trafo Anda (biasanya sekitar 100 derajat ).


3. Pilih Bentuk Inti

Bentuknya menentukan seberapa baik Anda dapat memutarnya, seberapa banyak kebocorannya, dan bagaimana pendinginannya.

Membentuk Terbaik untuk… Mengapa
EE/EI/ETD Catu daya AC‑DC umum (50–500 W) Mudah berangin, area jendela bagus, tersedia luas
RM/PQ Desain sensitif EMI (medis, telekomunikasi) Bentuk tertutup=lebih sedikit kebisingan yang terpancar
EFD/EP Profil rendah, dipasang di permukaan (driver LED, laptop) Desain datar, kompatibel dengan SMD
Toroid Kebocoran minimum, trafo arus Kebocoran terendah, tetapi lebih sulit untuk diotomatisasi

Jangan terlalu memikirkannya: Untuk sebagian besar konverter flyback atau forward 50–200 W, anInti ETD atau EEbaik-baik saja. Beralih ke RM atau PQ hanya jika Anda gagal dalam pengujian EMI.


4. Tentukan Ukuran Inti (Tanpa Rumus Menakutkan)

Ukuran inti didorong oleh dua hal:

  • Berapa banyak daya yang perlu Anda transfer
  • Seberapa panas Anda membiarkannya

Metode estimasi cepat (digunakan oleh banyak insinyur berpengalaman):

1.Mulailah dengan referensi yang diketahui– Lihatlah desain yang ada. Jika pengisi daya telepon 60 W menggunakan EE25, persediaan 100 W kemungkinan memerlukan EE28 atau ETD29.

2.Gunakan pintasan Produk Area (Aₚ).– Pabrikan sering kali menyediakan tabel "penanganan daya" untuk setiap inti. Tabel ini didasarkan padaAₑ × Aₙ(area inti × area jendela).

Untuk flyback: daya (W) ≈ 0,01 × Aₚ (mm⁴) (sangat kasar, tetapi berfungsi untuk pemeriksaan kewarasan)

3. Sempurnakan dengan kerapatan fluks– Jangan pernah menjalankan ferit MnZn di atas0,32 T pada 100 derajat. Lebih tinggi dari itu berisiko mengalami saturasi selama transien.

Aturan sederhana: Pilih inti yang secara fisik mirip dengan yang digunakan orang lain untuk tingkat kekuatan Anda, lalu verifikasi dengan menghitung putaran dan memeriksa isi jendela.


5. Hitung Belokan dan Celah

Setelah Anda memiliki kandidat inti:

Putaran primer
Nₚ = (L × Iₚₑₐₖ) / (Bₘₐₓ × Aₑ)

  • L=induktansi primer (H)
  • Iₚₑₐₖ=arus puncak (A)
  • Bₘₐₓ=0.30–0,32 T (menurunkan nilai)
  • Aₑ=penampang efektif (m², dari lembar data)

Panjang celah
Kebanyakan transformator daya memerlukan celah udara untuk menyimpan energi dan mencegah saturasi.

  • Perkiraan pertama: l_g ≈ (μ₀ × Nₚ² × Aₑ) / L
  • Lebih baik: menggunakan inti yang diberi celah sebelumnya (produsen menawarkan nilai A_L standar). Hal ini untuk menghindari masalah fluks penggilingan dan pinggiran.

Fluks pinggiran– Jika Anda melakukan gap sendiri, area gap efektif menjadi lebih besar dari kaki tengah. Tingkatkan area celah sebesar ~10–20% dalam perhitungan Anda, atau perkirakan induktansi lebih rendah dari yang dihitung.


6. Periksa Kenaikan Suhu

Trafo yang bekerja terlalu panas akan rusak lebih awal.

Kerugian total= kerugian inti + kerugian tembaga

  • Kehilangan inti berasal dari kurva lembar data (W/cm³ pada frekuensi dan fluks Anda)
  • Kehilangan tembaga=I²R (efek kulit penting di atas ~100 kHz)
  • Kenaikan suhu ≈ (kerugian total dalam mW) / (tahanan termal dalam derajat /W)

Resistensi termaljarang diberikan, tetapi aturan praktisnya:

  • Inti kecil (EE16) ~ 40–50 derajat /W
  • Inti sedang (EE25) ~ 20–30 derajat /W
  • Inti besar (ETD49) ~ 10–15 derajat /W

Jika ΔT > 40 derajat, Anda memerlukan inti yang lebih besar, aliran udara yang lebih baik, atau fluks yang lebih rendah.


7. Verifikasi Hal-Hal yang Mudah

  • Apakah itu cocok dengan PCB Anda?Tinggi, tapak, jarak rambat.
  • Apakah gelendongnya standar?Hindari kumparan khusus jika memungkinkan.
  • Apakah versi inti dengan celah sudah tersedia?Menghemat waktu dan biaya.
  • Apakah itu memenuhi standar keselamatan?Periksa IEC 61558 atau 60601 jika berlaku.

8. Kesalahan Umum yang Harus Dihindari

Kesalahan Konsekuensi
Menggunakan ferit NiZn pada trafo daya Kehilangan tinggi, saturasi rendah, panas berlebih
Menjalankan Bₘₐₓ pada batas lembar data (0,39 T) Saturasi selama langkah pemuatan, FET yang rusak
Mengabaikan fluks pinggiran pada inti yang memiliki celah Induktansi 20% lebih rendah dari target
Memilih inti yang terlalu kecil untuk menghemat biaya Pelarian termal, umur pendek
Lupa menurunkan daya pada suhu ambien tinggi Kegagalan lapangan di musim panas

Ringkasan: Alur Keputusan 5 Langkah

Frekuensi & daya→ Ferit MnZn, kadarnya disesuaikan dengan suhu

Aplikasi→ EE/ETD untuk umum, RM/PQ untuk EMI rendah

Tingkat kekuatan→ pilih ukuran berdasarkan referensi atau tabel Aₚ

Belokan & celah→ hitung Nₚ, gunakan pre-gapped jika memungkinkan

Pemeriksaan termal→ jika terlalu panas, tambah satu ukuran lebih besar

Itu saja. Pemilihan inti ferit bukanlah hal yang ajaib-ini merupakan pertukaran logis antara kerugian, ukuran, dan biaya. Ikuti proses ini, dan Anda akan mendapatkan trafo yang berfungsi pada lintasan pertama.

Untuk informasi lebih lanjut, silakan menghubungi kami disales@xfullstar.com

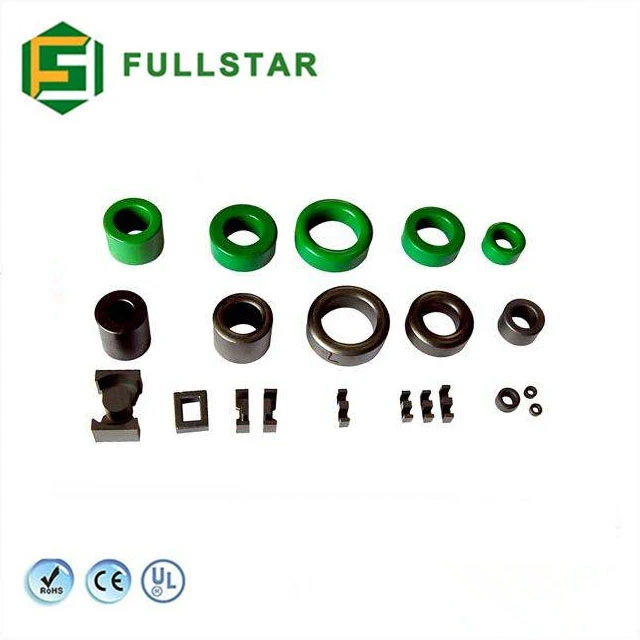

Toroidal Mn-Zn Ferrite Core
