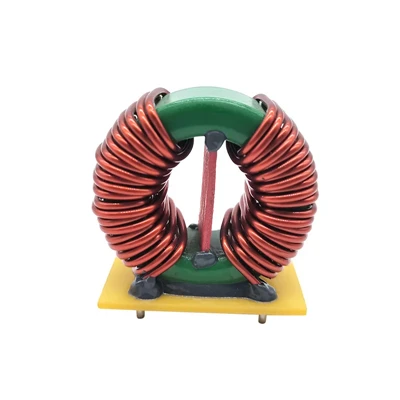

Bagaimana Mengukur Induktansi Kebocoran pada Common Mode Choke
Nov 07, 2020
Tinggalkan pesan
Induktansi kebocoran merupakan parameter penting pada komponen magnet, khususnya padamode umum tersedakdigunakan untuk penindasan EMI, catu daya, dan peralatan komunikasi. Memahami cara mengukur dan mengontrol induktansi kebocoran membantu para insinyur mengoptimalkan kinerja filter, mengurangi interferensi elektromagnetik, dan meningkatkan keandalan sistem.
Artikel ini menjelaskan apa itu induktansi kebocoran, mengapa hal itu penting, bagaimana mengukur induktansi kebocoran dari mode umum tersedak, dan faktor apa saja yang mempengaruhi nilainya.
Apa itu Induktansi Kebocoran?
Dalam transformator ideal atau induktor berpasangan, semua fluks magnet yang dihasilkan oleh satu belitan terhubung secara sempurna dengan belitan lainnya. Namun, dalam komponen magnet praktis, beberapa fluks magnet tidak sepenuhnya berpasangan antar belitan. Fluks magnet yang tidak berpasangan ini menciptakan induktansi kebocoran.
Induktansi kebocoran dapat didefinisikan sebagai induktansi yang disebabkan oleh fluks bocor yang tidak menghubungkan kedua belitan suatu komponen magnet.
Untuk tersedak mode umum, induktansi bocor terjadi karena kedua belitan tidak tergandeng sempurna karena faktor-faktor seperti:
- Pengaturan berliku
- Jarak antar belitan
- Struktur inti
- Ketebalan isolasi
- Toleransi manufaktur
Meskipun tersedak mode umum terutama dirancang untuk menekan kebisingan mode umum, induktansi kebocorannya juga mempengaruhi impedansi mode diferensial dan kinerja filter EMI secara keseluruhan.
Mengapa Induktansi Kebocoran Penting dalam Mode Umum Tersedak?
Induktansi kebocoran secara langsung mempengaruhi karakteristik kelistrikan dari mode umum tersedak.
1. Dampak terhadap Kinerja Filter EMI
Choke mode umum banyak digunakan dalam filter EMI untuk mengurangi-interferensi frekuensi tinggi yang dihasilkan oleh peralihan catu daya, konverter, dan perangkat elektronik.
Induktansi kebocoran memberikan kontribusi impedansi tambahan, terutama untuk kebisingan mode diferensial. Induktansi kebocoran yang dikontrol dengan benar dapat meningkatkan penekanan kebisingan pada rentang frekuensi yang lebih luas.
2. Pengaruh terhadap Karakteristik-Frekuensi Tinggi
Pada frekuensi tinggi, parameter parasit menjadi semakin penting.
Induktansi kebocoran yang berlebihan dapat menyebabkan:
- Masalah resonansi
- Mengurangi efisiensi penyaringan
- Karakteristik impedansi yang tidak terduga
Oleh karena itu, para insinyur perlu mengevaluasi induktansi kebocoran bersama dengan kapasitansi parasit dan struktur belitan.
3. Pengaruh terhadap Keandalan Sistem Tenaga
Dalam aplikasi konversi daya, kebocoran induktansi yang tidak terkendali dapat menyebabkan:
- Lonjakan tegangan
- Beralih kebisingan
- Kerugian tambahan
- Mengurangi efisiensi
Mengoptimalkan induktansi kebocoran sangat penting-aplikasi peralihan frekuensi tinggi.
Bagaimana Mengukur Induktansi Kebocoran pada Common Mode Choke?
Metode paling umum untuk mengukur induktansi kebocoran adalah menggunakan meteran LCR atau penganalisis impedansi.
Metode 1: Pengukuran LCR Meter
Langkah 1: Putuskan sambungan Common Mode Choke
Lepaskan komponen dari rangkaian atau isolasi terminal belitan untuk menghindari gangguan dari komponen lain.
Langkah 2: Pendek Satu Berliku
Untuk mode umum dua{0}}berliku:
- Sambungkan satu belitan ke meteran LCR
- Hubungan pendek-ke belitan lainnya
Hubungan pendek pada satu belitan mencegah pengukuran memasukkan induktansi utama yang disebabkan oleh kopling timbal balik.
Langkah 3: Ukur Induktansi
Hubungkan meteran LCR ke sisa belitan dan ukur nilai induktansi.
Nilai yang diukur mewakili induktansi kebocoran dari mode umum tersedak.
Langkah 4: Catat Kondisi Tes
Pengukuran induktansi kebocoran harus mencakup kondisi pengujian seperti:
- Frekuensi pengujian
- Tegangan pengukuran
- Suhu
- Akurasi instrumen
Karena induktansi kebocoran dapat bervariasi berdasarkan frekuensi, kondisi pengujian yang konsisten sangatlah penting.
Alat Uji Induktansi Kebocoran
Peralatan umum yang digunakan untuk pengukuran induktansi kebocoran meliputi:
1. Meteran LCR
LCR meter umumnya digunakan untuk:
- Pengukuran induktansi
- Pengukuran resistensi
- Pengukuran kapasitansi
Sangat cocok untuk pengujian laboratorium dan inspeksi produksi.
2. Penganalisis Impedansi
Penganalisis impedansi memberikan karakteristik frekuensi yang lebih rinci dan berguna untuk:
- Komponen magnetis-frekuensi tinggi
- Analisis filter EMI
- Verifikasi desain tingkat lanjut
3. Penganalisis Transformator
Untuk produsen yang memproduksi komponen magnetik, penganalisis transformator dapat menguji secara otomatis:
- Induktansi kebocoran
- Rasio putaran
- Resistensi belitan
- Induktansi
Instrumen ini meningkatkan kontrol kualitas selama produksi massal.
Faktor-Faktor yang Mempengaruhi Induktansi Kebocoran
Induktansi kebocoran dari mode umum tersedak bergantung pada beberapa faktor desain dan manufaktur.
| Faktor | Efek pada Induktansi Kebocoran |
|---|---|
| Jarak berliku | Jarak yang lebih besar biasanya meningkatkan induktansi kebocoran |
| Pengaturan berliku | Kopling yang lebih baik mengurangi induktansi kebocoran |
| Struktur inti | Desain inti yang berbeda mengubah distribusi fluks magnet |
| Jumlah putaran | Semakin banyak putaran dapat meningkatkan efek kebocoran |
| Ketebalan isolasi | Jarak isolasi yang lebih besar dapat meningkatkan fluks kebocoran |
| Toleransi manufaktur | Variasi mempengaruhi konsistensi |
Bagaimana Cara Mengurangi Induktansi Kebocoran pada Mode Umum Tersedak?
Insinyur dapat mengurangi induktansi kebocoran melalui desain magnetik yang dioptimalkan.
1. Meningkatkan Kopling Berliku
Kopling yang lebih erat antar belitan memungkinkan lebih banyak fluks magnet untuk menghubungkan kedua belitan dan mengurangi fluks kebocoran.
Metode umum meliputi:
Menempatkan gulungan lebih dekat satu sama lain
Menggunakan pengaturan belitan yang dioptimalkan
Meningkatkan tumpang tindih belitan
2. Optimalkan Desain Inti
Bahan dan struktur inti mempengaruhi distribusi fluks magnet.
Memilih yang cocok:
Inti ferit
dapat membantu mencapai karakteristik induktansi kebocoran yang diperlukan.
3. Sesuaikan Struktur Berliku
Metode belitan yang berbeda dapat mempengaruhi induktansi kebocoran secara signifikan.
Contohnya meliputi:
Lapisan berliku
Gulungan bifilar
Gulungan bagian
Struktur optimal bergantung pada persyaratan aplikasi.
Perbedaan Antara Induktansi Kebocoran dan Induktansi Mode Umum
Induktansi kebocoran dan induktansi mode umum saling berhubungan tetapi parameternya berbeda.
| Parameter | Induktansi Mode Umum | Induktansi Kebocoran |
|---|---|---|
| Fungsi utama | Menekan kebisingan mode umum | Mempengaruhi impedansi diferensial |
| Kopling magnetik | Bergantung pada belitan berpasangan | Disebabkan oleh fluks yang tidak berpasangan |
| Aplikasi | Penyaringan EMI | Kontrol kebisingan dan perilaku sirkuit |
| Tujuan desain | Biasanya nilainya lebih tinggi | Nilai terkendali |
Mode umum tersedak harus menyeimbangkan kedua parameter untuk mencapai penekanan EMI yang efektif.
Penerapan Mode Umum Tersedak dengan Induktansi Kebocoran Terkendali
Mode umum tersedak banyak digunakan di:
Mengalihkan pasokan listrik
Sistem pengisian baterai
Elektronik otomotif
Peralatan kontrol industri
Sistem energi terbarukan
Peralatan komunikasi
Elektronik konsumen
Dalam aplikasi ini, induktansi kebocoran yang stabil membantu menjaga kinerja EMI konsisten.
Bagaimana Xfullstar Mengontrol Induktansi Kebocoran pada Komponen Magnetik
Sebagai produsen komponen magnetik profesional, Xfullstar menyediakan tersedak dan induktor mode umum khusus yang dirancang untuk kebutuhan penekanan EMI yang berbeda.
Melalui dioptimalkan:
Seleksi inti
Desain berliku
Proses manufaktur
Prosedur pengujian kualitas
*fullstar membantu pelanggan mencapai kinerja kelistrikan yang andal dan kualitas produksi yang stabil.
Solusi khusus tersedia untuk aplikasi yang memerlukan nilai induktansi spesifik, kontrol induktansi kebocoran, dan karakteristik frekuensi.
Pertanyaan Umum
1.Apa yang dimaksud dengan induktansi kebocoran pada mode umum tersedak?
Induktansi kebocoran adalah induktansi yang dihasilkan oleh fluks magnet yang tidak berpasangan sempurna antara belitan mode umum tersedak.
2. Bagaimana Anda mengukur induktansi kebocoran?
Induktansi kebocoran biasanya diukur dengan memperpendek satu belitan dan mengukur sisa belitan dengan meteran LCR atau penganalisis impedansi.
3. Apakah induktansi kebocoran yang lebih rendah selalu lebih baik?
Belum tentu. Induktansi kebocoran optimal bergantung pada aplikasinya. Beberapa desain memerlukan induktansi kebocoran yang terkontrol untuk mencapai karakteristik penyaringan EMI tertentu.
4.Apa yang menyebabkan induktansi kebocoran tinggi?
Induktansi kebocoran yang tinggi dapat disebabkan oleh:
Kopling belitan yang buruk
Jarak berliku yang besar
Desain inti yang tidak tepat
Peningkatan jarak isolasi
5. Dapatkah induktansi kebocoran mempengaruhi kinerja EMI?
Ya. Induktansi kebocoran mempengaruhi impedansi mode diferensial dan dapat mempengaruhi kinerja filter EMI secara keseluruhan.
Kesimpulan
Induktansi kebocoran adalah parameter kunci dalammode umum tersedakdesain. Pengukuran yang akurat dan kontrol induktansi kebocoran yang tepat membantu para insinyur meningkatkan kinerja penekanan EMI, mengoptimalkan keandalan sirkuit, dan mencapai kinerja produk yang stabil.
Dengan memahami metode pengukuran, faktor-faktor yang mempengaruhi, dan teknik desain, para insinyur dapat memilih dan mengembangkan mode tersedak umum yang memenuhi persyaratan kelistrikan yang menuntut.
