Pengantar Transformator Flyback

Seperti yang anda ketahui bersama, trafo merupakan suatu alat listrik yang mengubah tegangan tinggi menjadi tegangan rendah dan sebaliknya dengan menggunakan induksi timbal balik.

Trafo flyback adalah jenis trafo step-up khusus yang menghasilkan sinyal tegangan tinggi dan memiliki potensi peningkatan kapasitas yang sangat besar. Tabung gambar dan televisi CRT adalah beberapa contoh aplikasi dimana trafo flyback digunakan.

Dengan masukan sebesar 230 V, transformator ini dapat memberikan keluaran sekitar 20,000 V. Mereka bahkan dapat beroperasi pada tegangan serendah 12 V hingga 5V.

Desain Transformator Flyback

Terdiri dari sejumlah kecil komponen listrik. Perangkat switching yang terdiri dari transistor atau MOSFET hadir pada input untuk memutus dan memutus tegangan input kumparan primer. Kumparan sekunder memiliki dioda yang membatasi aliran arus dalam bias terbalik.

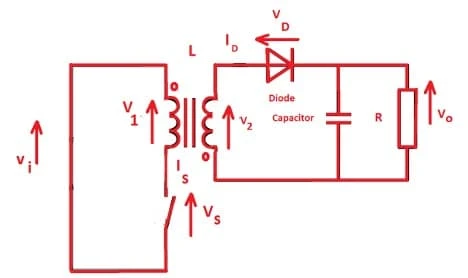

Gambar 1. Konstruksi trafo Flyback

Berbeda dengan trafo pada umumnya, trafo flyback didesain sedemikian rupa sehingga dapat dieksitasi menggunakan tegangan DC. Gulungan primer digerakkan oleh sakelar yang menggunakan suplai DC. Ketika kumparan primer mendapat energi, fluks magnet ditransfer ke kumparan sekunder. Tetapi karena kumparan sekunder dihubungkan ke dioda dengan bias terbalik, arus akan disimpan. Oleh karena itu, pulsa masuk berikutnya dari belitan primer menambah arus yang tersimpan ini (yaitu energi yang disimpan dalam pulsa sebelumnya). Penambahan selanjutnya ini menghasilkan pulsa listrik yang sangat tinggi pada keluarannya.

Prinsip Transformator Flyback

Trafo flyback bekerja dengan menyimpan energi dalam bentuk medan magnet selama setengah siklus pertama dan kemudian melepaskan energi tersebut dengan tegangan terminal terbalik. Perangkat ini menggunakan dioda (juga dikenal sebagai dioda flyback) untuk melakukan dan menghentikan transmisi energi.

Gambar 2: Arus saat dihidupkan dan dimatikan

Ketika saklar koil primer dalam keadaan hidup maka karena induktansi, arus listrik terbentuk. Kumparan sekunder yang dihubungkan ke dioda flyback secara seri menentang pembentukan arus. Sebaliknya, energi disimpan dalam inti magnet.

Arus saat dimatikan

Ketika saklar kumparan primer dalam keadaan mati, polaritas tegangan terbalik karena hukum induksi magnet, menyebabkan dioda bergeser ke bias maju. Jadi sekarang, kumparan sekunder mulai menghantarkan arus.

Keuntungan dari konverter Flyback

Berbagai tegangan dapat disuplai saat diisolasi dari belitan primer.

Berbagai voltase dapat diatur dengan satu kontrol

Dapat beroperasi pada berbagai tegangan input

Penerapan Transformator Flyback

Televisi CRT untuk mengontrol sinar kendali horizontal

Sistem telekomunikasi untuk konversi tegangan DC-DC

Aeronautika untuk mendapatkan pasokan listrik tegangan tinggi

Konverter listrik menggunakan trafo ini dalam frekuensi yang berfluktuasi dan mengubah tegangan rendah menjadi tegangan tinggi

Trafo ini juga digunakan bersama dengan motor industri, generator dan pompa
