Pengenalan transformator pulsa

Trafo pulsa yang disebut adalah transformer broadband. Untuk transformator yang digunakan untuk komunikasi, distorsi nonlinier merupakan indikator yang sangat penting, sehingga transformator diperlukan untuk bekerja pada permeabilitas awal inti, sehingga bahkan transformator dengan kekuatan yang sangat kecil seperti transformator masukan harus cukup besar dalam penampilan. . Selain mempertimbangkan karakteristik frekuensi trafo, ini juga merupakan poin penting untuk mengurangi kerugian .

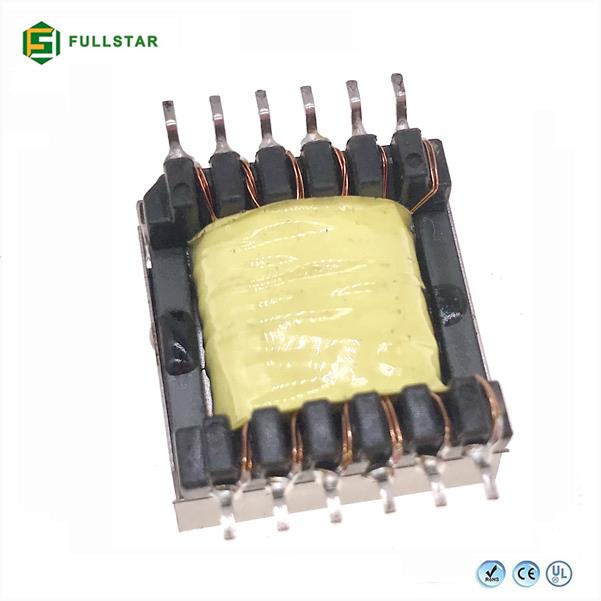

Struktur transformator pulsa:

Struktur transformator pulsa mirip dengan transformator kontrol umum. Gulungan konduktif dan inti konduktif magnet membentuk bagian inti dari transformator pulsa. Namun, sebagian besar inti transformator pulsa dibuat menjadi bentuk cincin, dan bahan umumnya adalah permalloy atau keramik Mn-Zn-iron-oxygen-magnesium; gulungan adalah bilateral atau tiga sisi, dan gulungan sisi ketiga umumnya disediakan untuk meningkatkan kinerja tertentu. Karakteristik belitan adalah untuk mengubah polaritas sinyal pulsa pada ujung keluaran dengan mengubah arah belitan gulungan sekunder.

Prinsip kerja transformator pulsa:

Prinsip kerja transformator pulsa menggunakan kinerja saturasi magnetik inti untuk mengubah tegangan input gelombang sinus menjadi transformator dengan tegangan output berbentuk pulsa yang sempit. Ini dapat digunakan untuk penyalaan burner, memicu thyristor, dll. Struktur transformator pulsa adalah sedemikian rupa sehingga gulungan asli berlengan pada kolom inti yang dibentuk oleh lembaran baja silikon yang memiliki penampang melintang besar, dan gulungan sekunder dilepaskan pada lengan. kolom bahan permalloy yang memiliki penampang kecil yang mudah sekali dijenuhkan, dan pirau magnetik dapat diatur di antara dua kolom. Dalam kaitannya dengan tegangan dan fluks, tegangan input u1 adalah gelombang sinus yang menghasilkan fluks sinusoidal Φ1 di inti kiri. Fluks magnet Φ2 di inti kanan sangat jenuh dan merupakan gelombang atas datar. Hanya berubah sekitar nol dan segera jenuh ke nilai konstan. Ketika Φ2 zero-crossing value adalah seketika, sebuah kekuatan elektromotif pulsa yang sangat curam e2 diinduksikan pada gulungan sekunder. Shunt magnetik memiliki celah udara, dan Φσ berubah secara substansial linear, mirip dengan kebocoran magnetik, dan fungsinya adalah untuk memastikan bahwa Φ1 adalah gelombang sinus.

Tujuan utama dari transformator pulsa:

Transformator pulsa banyak digunakan dalam teknologi radar dan konversi; pencocokan resistansi beban dan impedansi karakteristik pengumpan; menaikkan atau menurunkan tegangan pulsa; mengubah polaritas pulsa; isolasi sirkuit sekunder transformator dan rangkaian primer menggunakan beberapa gulungan sekunder untuk memperoleh fase Hubungan; isolasi komponen DC dari catu daya; kopling kuat antara kolektor (anode) dan basis (gerbang) dalam transistor (atau tabung) pulsa osilator; menggunakan beberapa gulungan sekunder untuk memperoleh beberapa amplitudo yang berbeda Pulsa nilai menyebabkan umpan balik positif antara pelat dan gerbang tabung, atau kolektor dan basis transistor, untuk menghasilkan osilasi diri; sebagai sintesis kekuatan dan elemen konversi.
